今回は、スプロケットといわれる自転車の後ろ側に付いている歯車を外すための工具である「スプロケットリムーバー」を自作しました。材料は余っていた建材用の補強金具と、使い古しのチェーンから作りました。作り方は簡単で補強金具の金属板を切り出し、所定の場所に穴を開けチェーンを固定しただけで出来上がりです。ちなみに、今回使用した補強金具の金属板は3ｍｍの厚さで、使い古しのチェーンはシマノの「CN-HG40」です。

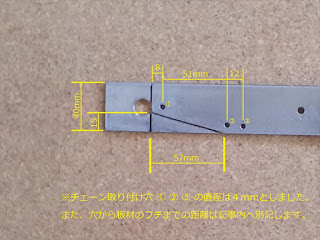

金属板を切り出した際の寸法や穴あけの位置などは写真内に記載しています。チェーン取り付け用の穴は①番と②番に関しては、金属板のフチから5ｍｍの位置にポンチを打ち4ｍｍのドリルで穴をあけています。③番についても5ｍｍの位置にあけていますが、ここはチェーンに引っ張る力が掛かるため金属板の厚さによってはもう少し幅をとった方が安全でしょう。
チェーンの取り付け穴の位置は、使用するチェーンの種類や新古によっても僅かに調整が必要です。チェーンを取り付けできなくなる事を防ぐために、油性ペンで仮にマーキングをしておいて、取り付け予定のチェーンを仮に当てがって位置を確認しておくと失敗する可能性を減らす事ができます。
チェーンを取り付けるとこの様な感じになり、外観に関しては市販されているスプロケットリムーバーと同じように作る事ができました。強度に関してはベースの金属板が建材用の補強金具を使って作っているのでスプロケットを固定する程度の力には負けないはずですが、市販されているスプロケットリムーバーおそらく工具用の金属を使っているはずなので、耐久性等に違いが現れるかもしれません。とりあえず形状については、スプロケットに装着してみたところ問題なく使えそうでしたので、次回スプロケット交換の際に使ってみたいと思います。
最後になりますが、スプロケットリムーバーという工具は一般的なグレードであれば数千円程度で購入できてしまう工具ですので、手間など考えるとあえて自作しなくても良いのですが使用頻度の少ない工具だったのと自作してみたいという興味で今回作ってしまいました。
